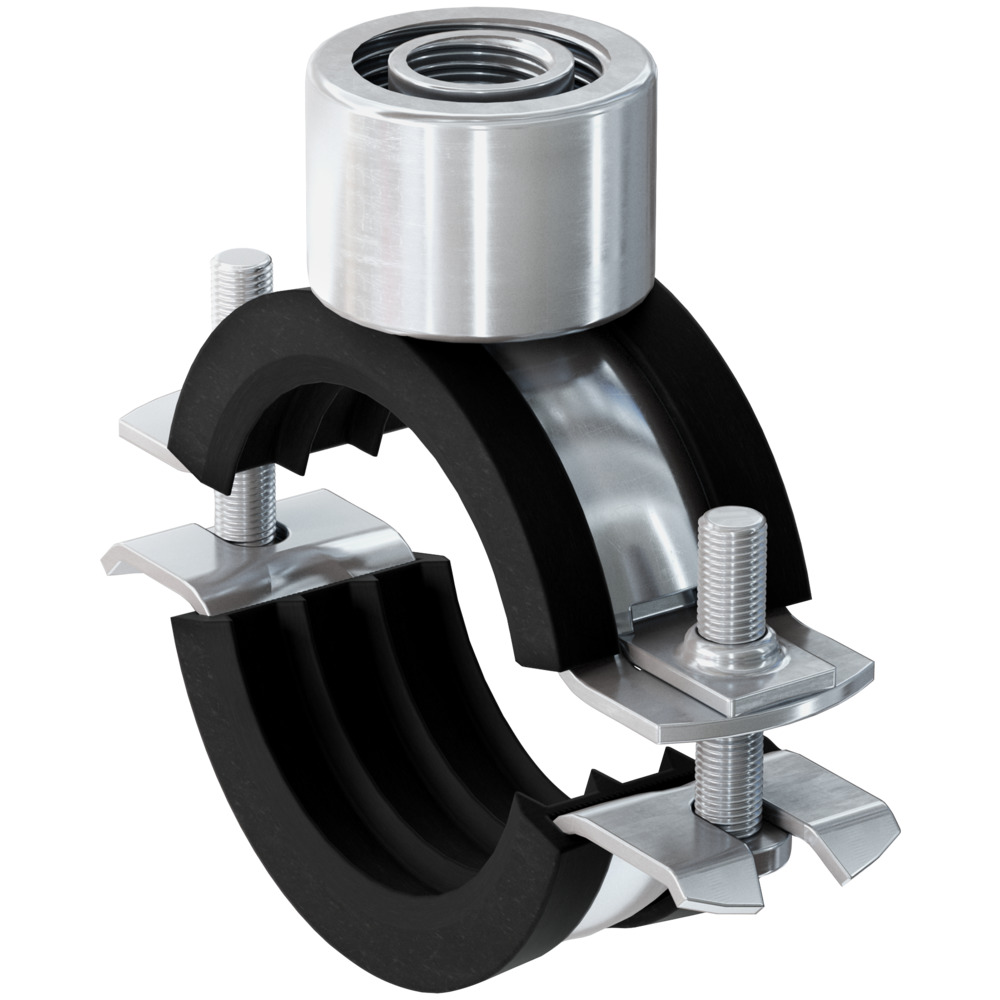

Fischer Objímka FRS Triple 108 - 114

Výhody

Dvoušroubková objímka s rychlouzavíracím mechanismem a upínací maticí se třemi závity

Upevňovací matice s kombinovaným závitem M8 / M10 / 1/2” umožňuje použít objímku s optimálním kotevním prvkem.

Popis

fischer FRS Triple je dvoušroubová objímka z galvanicky pozinkované oceli DD11 s upevňovací maticí s trojitým závitem M8/M10/½". Rychlouzavírací mechanismus pro rychlou a snadnou montáž. Dva uzavírací šroubky umožňují přizpůsobit průměr a sílu sevření skutečnému vnějšímu průměru potrubí v intervalu od 15 do 169 mm. Všestrannou objímku lze zavěsit závitovou tyčí, kombišroubem nebo závitovou trubkou s vyšší prostorovou tuhostí. Pryžová vložka neobsahuje chlor ani silikon, a tak objímka splňuje požadavky DIN 4109. Objímka je vhodná pro aplikace s teplotním zatížením od -50 °C do +100 °C.

Stavební materiály

Aplikace

Pro snadné upevnění potrubí s pomocí závitových tyčí nebo kombišroubů

Návod k montáži

Technické údaje

Připojovací závit: M8 / M10 / 1/2" Šířka: 164 [mm] Šířka x tloušťka pásoviny: 23 x 2,0 [mm] Úroveň zatížení: Střední Materiál: Galvanicky pozinkovaná ocel Výška: 148 [mm] Výška: 83 [mm] Utahovací moment: 2 [N·m] Max. doporučené statické zatížení (osový tah): 1.5 [kN] Rozměr: 4 [in] Rozsah upevnění: 108 - 114 [mm] Uzavírací šroub: M6 Izolační vložka: Zvuková izolace Barva: šedá
