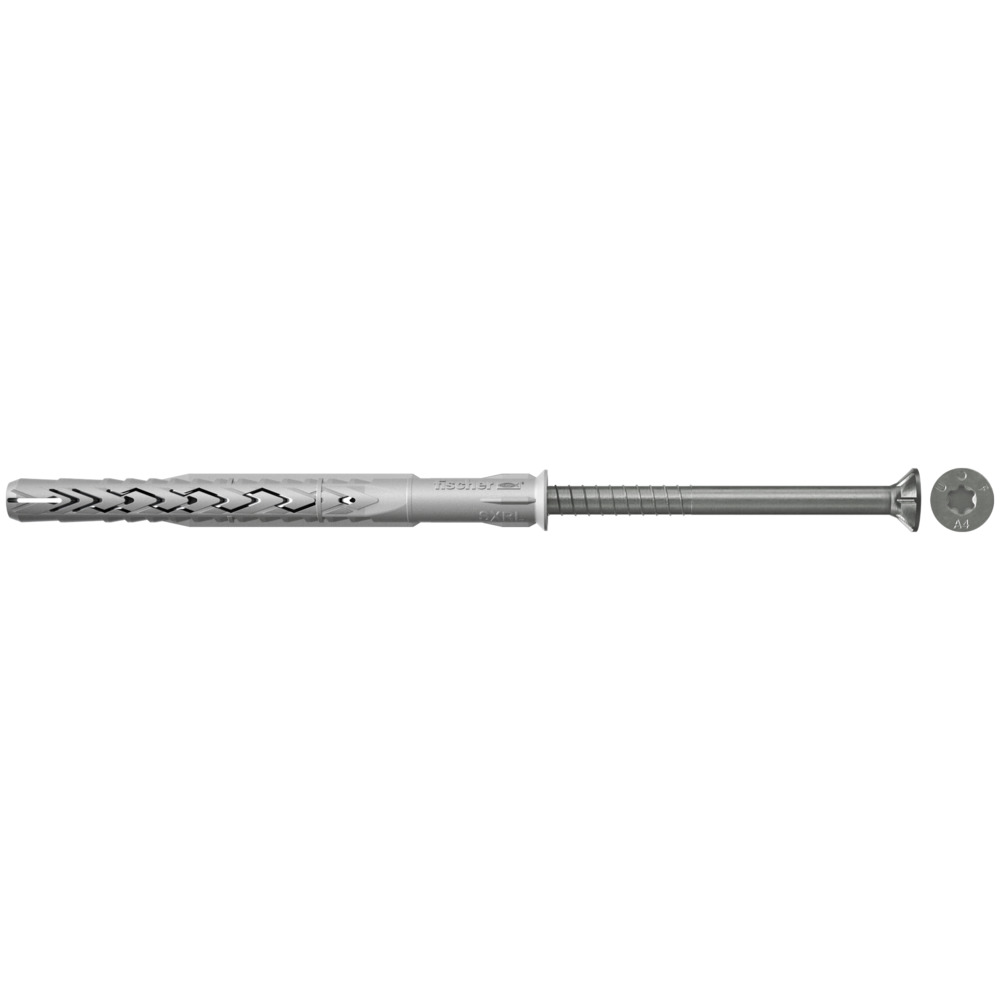

Fischer rámová hmoždinka SXRL 10 x 260 T A4 nerezová ocel

Popis

Rámová hmoždinka fischer SXRL se šroubem se zápustnou hlavou a se třemi kotevními hloubkami je certifikovaná pro vícenásobné upevnění nenosných systémů do betonu, zdiva a pórobetonu. SXRL 10 je certifikovaná i pro jednotlivá kotvení do betonu. Dva rozpěrné elementy se v pórobetonu a v plných stavebních materiálech spojí v jednu dlouhou rozpěrnou zónu. Při kotvení do děrovaného zdiva se pevně zachytí za nejsilnější obvodovou přepážku a do vnitřní struktury cihly vnáší zbytkové napětí šetrně a rovnoměrně po celé své délce. Varianta s nerezovým šroubem se zápustnou hlavou je vhodná především k upevnění dřevěných prvků ve vnějším prostředí a je dostupná v průměrech 8, 10 a 14 mm s užitnými délkami max. 210 mm, což pokrývá celou řadu rozmanitých aplikací.

Stavební materiály

Schváleno pro:Svisle děrované cihly

Aplikace

Fasádní, stropní a střešní konstrukce ze dřeva a kovu

Návod k montáži

SXRL je vhodná pro průvlečnou montáž

Technické údaje

Bit / Klíč: TX40 Jmenovitý průměr vrtáku: 10 [mm] Délka hmoždinky: 260 [mm] Distanční montáž: Ne Průvlečná montáž: Jo Předsazená montáž: Ne Barva: šedá Utahování: Vnitřní drážka TX Verze: Se šroubem Materiál: Nerezová ocel Užitná délka: 170 [mm] Materiál šroubu: A4 Schválení / Osvědčení: Zdivo Schválení / Osvědčení: Pórobeton Schválení / Osvědčení: Beton Minimální hloubka vrtaného otvoru při průvlečné montáži: 270 [mm] Užitná délka při kotevní hloubce 50 mm: 210 [mm] Užitná délka při kotevní hloubce 70 mm: 190 [mm] Užitná délka při kotevní hloubce 90 mm: 170 [mm] Tvar hlavy: Zapuštěná hlava Materiál: nylon
