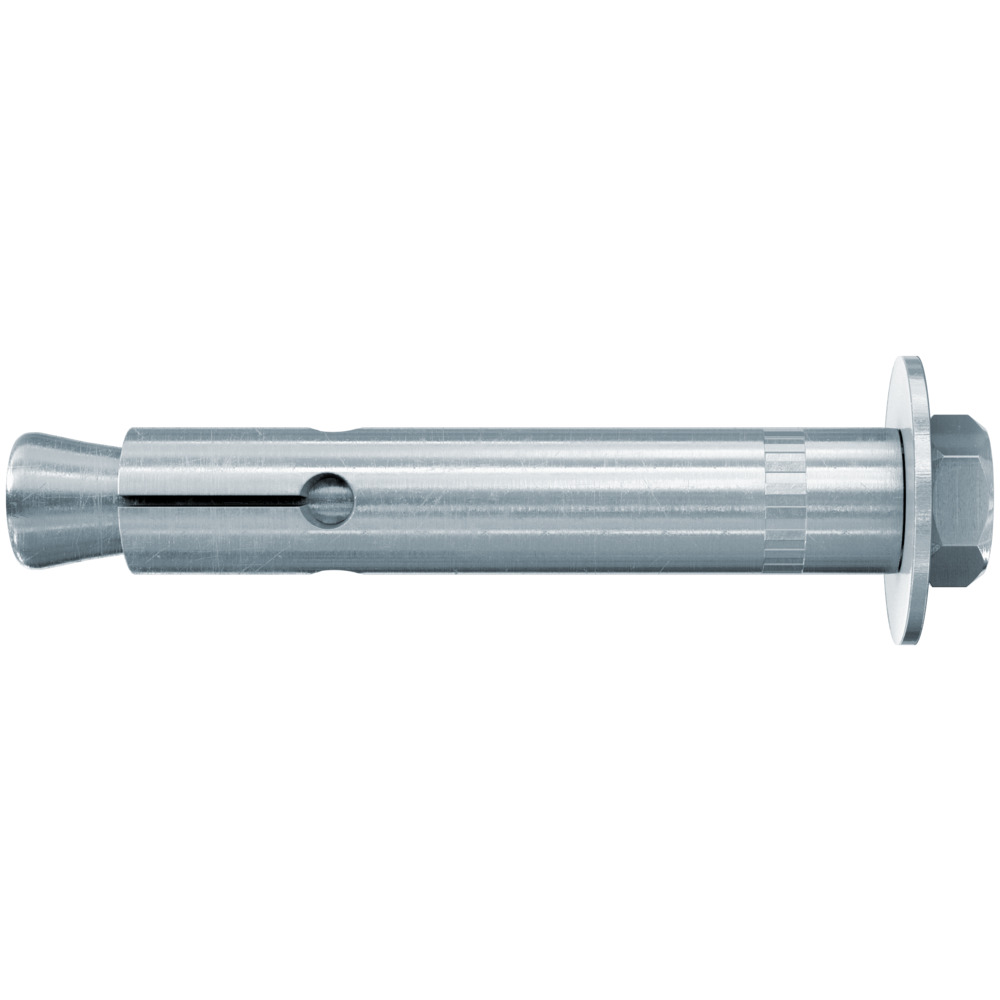

Fischer ZYKON kotva FZA 12 x 80 M 8 D/30 gvz

Popis

fischer ZYKON kotva FZA-D se zadním řezem se vyrábí z galvanicky zinkované, nerezové a vysoce korozivzdorné oceli. Spolupůsobení těla a pláště kotvy podstatně zvyšuje její smykovou únosnost. Zadní řez se vytvoří v otvoru zároveň při jeho vrtání speciálním vrtákem FZUB, což zkracuje dobu montáže. Kotva se osazuje do otvoru průvlečnou montáží. Následně se plášť kotvy narazí na rozpěrný kužel montážním přípravkem FZE Plus. Deformační zóna pláště vyplní zadní řez kotvy a vytvoří tvarový zámek, který je zárukou maximální únosnosti i v tažené zóně s velkými trhlinami. Bezpečnost vlastní výrobkům fischer garantuje Evropské technické schválení a klasifikace požární odolnosti R 120.

Stavební materiály

Schváleno pro:Beton C20/25 až C50/60, tažená i tlačená zónaVhodná také pro:Beton C12/15

Aplikace

Ocelové konstrukce

Návod k montáži

Kotvy FZA-D jsou vhodné pro průvlečnou montáž.

Technické údaje

Délka kotvy: 99 [mm] Jmenovitý průměr vrtáku: 12 [mm] Distanční montáž: Ne Průvlečná montáž: Jo Předsazená montáž: Ne Rozměr metrického závitu: 8 [mm] Materiál: Galvanicky pozinkovaná ocel Užitná délka: 30 [mm] Závit: M8 Maximální tloušťka upevňovaného předmětu: 30 [mm] Rozměr klíče: 13 [mm] Podložka U (vnější průměr x síla): 22 x 2,5 [mm] Kotevní hloubka: 50 [mm] Příslušný vrták FZUB: 12 x 80 Příslušný osazovací nástroj FZE plus: FZE 12 plus
