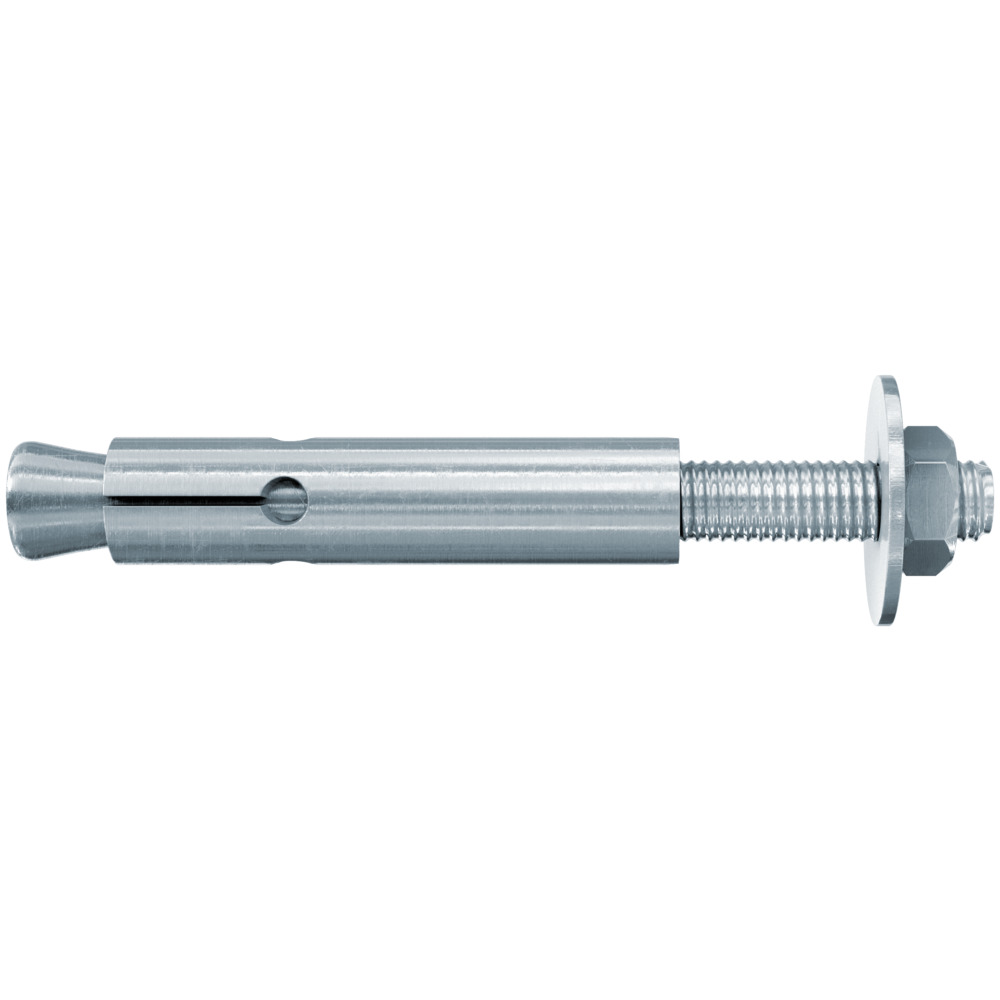

Fischer ZYKON kotva FZA 22 x 100 M16/60 gvz

Popis

fischer ZYKON kotva FZA se zadním řezem se vyrábí z galvanicky zinkované, nerezové a vysoce korozivzdorné oceli. Technologie zadního řezu je ideální k upevnění fasádních konstrukcí, zábradlí a ocelových konstrukcí do tažené zóny betonu, a to ve vnitřním i vnějším prostředí. Zadní řez se vytvoří v otvoru zároveň při jeho vrtání speciálním vrtákem FZUB, což zkracuje dobu montáže. Kotva se osazuje do otvoru předsazenou i průvlečnou montáží. Následně se plášť kotvy narazí na rozpěrný kužel montážním přípravkem FZE Plus. Deformační zóna pláště vyplní zadní řez kotvy a vytvoří tvarový zámek, který je zárukou maximální únosnosti i v tažené zóně s velkými trhlinami. Bezpečnost vlastní výrobkům fischer garantuje Evropské technické schválení a klasifikace požární odolnosti R 120.

Stavební materiály

Schváleno pro:Beton C20/25 až C50/60, tažená i tlačená zónaVhodná také pro:Beton C12/15

Aplikace

Ocelové konstrukce

Návod k montáži

Kotvy FZA jsou vhodné pro předsazenou montáž.

Technické údaje

Délka kotvy: 184 [mm] Jmenovitý průměr vrtáku: 22 [mm] Distanční montáž: Ne Průvlečná montáž: Jo Předsazená montáž: Jo Rozměr metrického závitu: 16 [mm] Materiál: Galvanicky pozinkovaná ocel Užitná délka: 60 [mm] Závit: M16 Maximální tloušťka upevňovaného předmětu: 60 [mm] Rozměr klíče: 24 [mm] Seismický výkon: C1 / C2 Podložka U (vnější průměr x síla): 30 x 3 [mm] Kotevní hloubka: 100 [mm] Příslušný vrták FZUB: 22 x 100 Příslušný osazovací nástroj FZE plus: FZE 22 plus
