Fischer dvoušroubková objímka FRSN 15 - 19 M8/M10

Výhody

Dvoušroubková objímka bez pryže

FRSN bez pryžové vložky je vhodná pro průmyslové aplikace nebo k upevnění plastového potrubí.

Popis

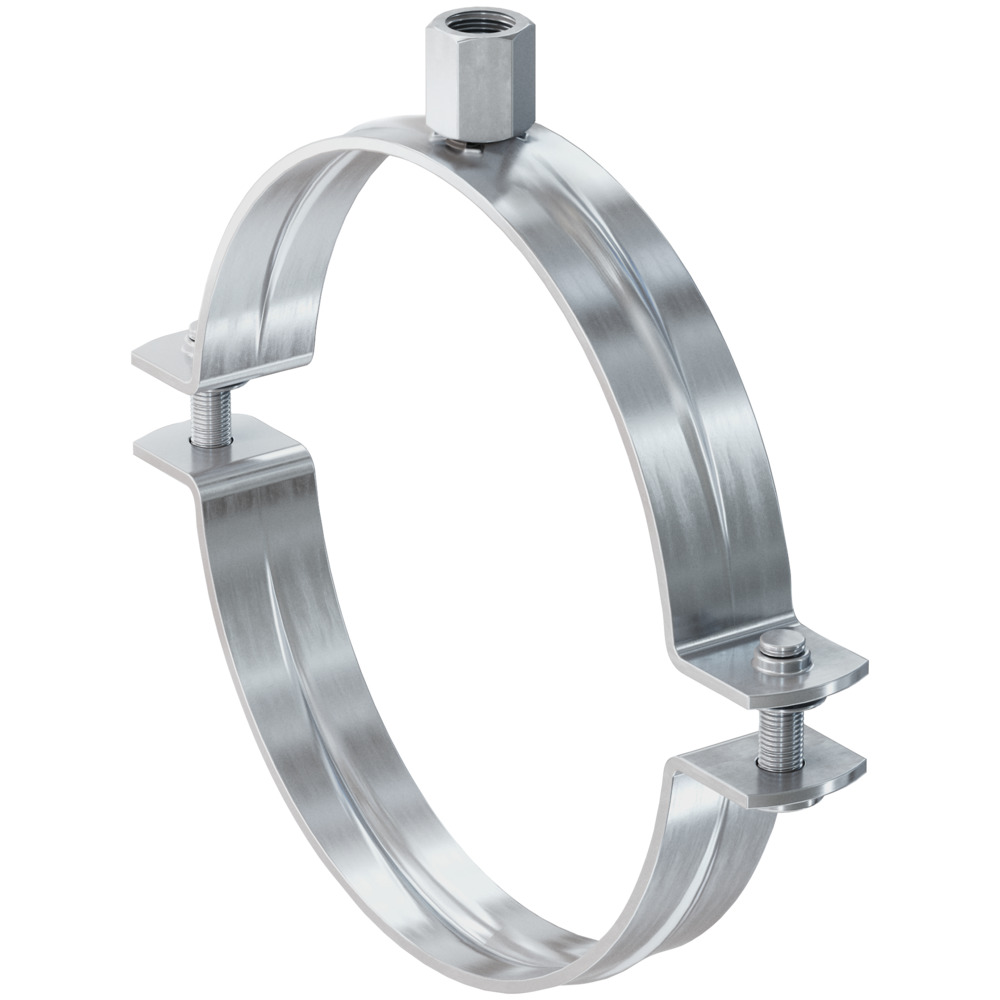

Objímka fischer FRSN je dvoušroubová objímka z galvanicky pozinkované oceli materiálu DD11 s upevňovací maticí s kombinovaným závitem M8/M10. Objímka je bez pryžové izolace. Díky dvěma šroubkům lze průměr a sílu sevření snadno přizpůsobit skutečnému průměru potrubí. Objímka je vhodná k bezpečnému a hospodárnému upevnění plastových a kovových trubek s vnějším průměrem 15 až 219 mm ke stavební konstrukci pomocí závitových tyčí nebo kombišroubů.

Stavební materiály

Aplikace

Upevnění kovového nebo plastového potrubí bez nároku na zvukovou izolaci pomocí závitových tyčí nebo kombišroubů, např. v průmyslových stavbách.

Návod k montáži

Technické údaje

Připojovací závit: M8 / M10 Šířka: 56 [mm] Šířka x tloušťka pásoviny: 20 x 1,5 [mm] Úroveň zatížení: Střední Materiál: Galvanicky pozinkovaná ocel Výška: 37 [mm] Výška: 27 [mm] Utahovací moment: 2 [N·m] Max. doporučené statické zatížení (osový tah): 1.5 [kN] Rozměr: 3/8 [in] Rozsah upevnění: 15 - 19 [mm] Uzavírací šroub: M6 Izolační vložka: Bez vložky Barva: šedá
