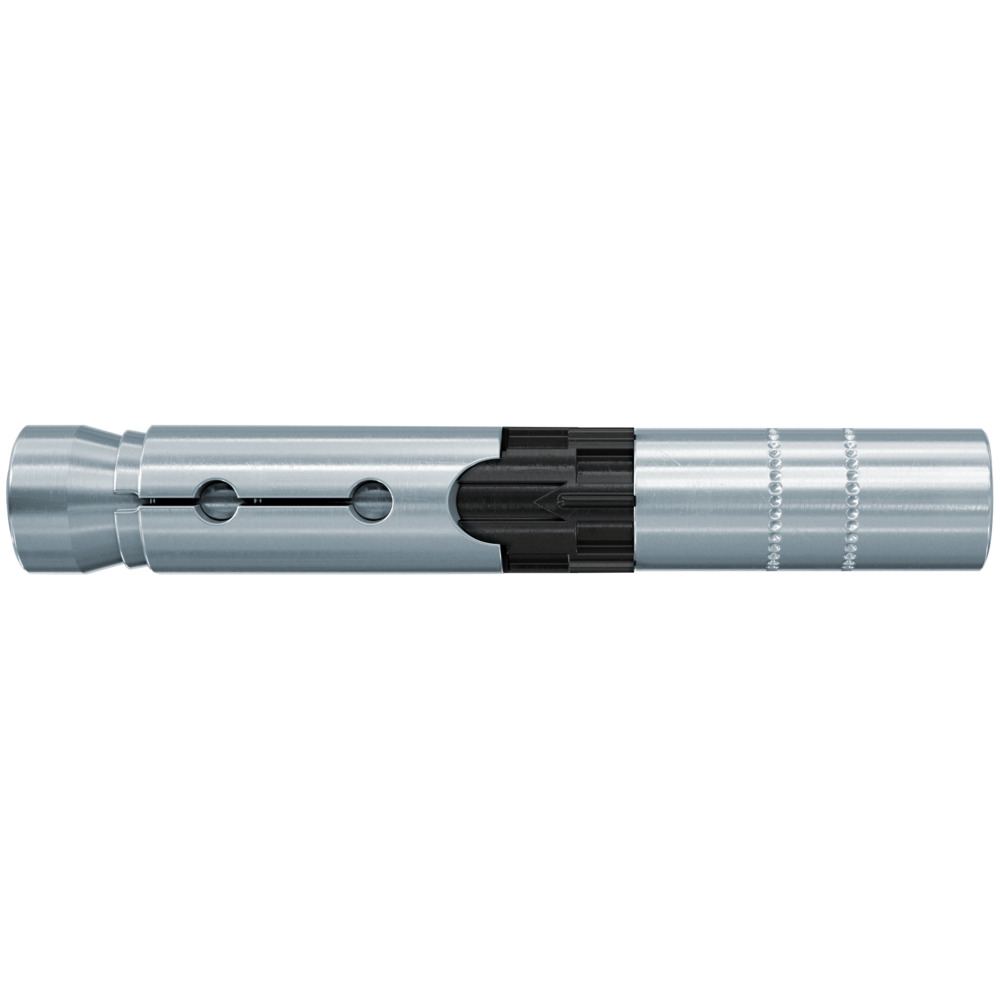

Fischer kotva pro velká zatížení FH II 12/6 H s vnitřním závitem gvz

Popis

fischer kotva pro velká zatížení FH II-I je kotva s vnitřním závitem vyráběná z galvanicky zinkované a nerezové oceli. Je ideální k upevnění klimatizačních jednotek, mechanizace či sedaček na sportovních stadionech. Evropské technické schválení umožňuje použít kotvu v seizmicky aktivních oblastech kategorií C1 a C2 a klasifikuje požární odolnost kotvy na R 120. Kotva je určená pro předsazenou montáž. Při aktivaci kotvy imbusovým klíčem se kužel vtahuje do pláště kotvy a zapře ho proti stěně vyvrtaného otvoru. Vnitřní závit kotvy lze kombinovat s běžně prodávanými šrouby či závitovými tyčemi. Princip kotvy také umožňuje provést demontáž kotevního bodu do roviny s povrchem kotevního podkladu a případně jeho opětovné použití.

Stavební materiály

Schváleno pro:Beton C20/25 až C50/60, tažená i tlačená zónaVhodná také pro:Beton C12/15

Aplikace

Ocelové konstrukce

Návod k montáži

Kotva FH II-I je vhodná pro předsazenou montáž.

Technické údaje

Délka kotvy: 77.5 [mm] Jmenovitý průměr vrtáku: 12 [mm] Distanční montáž: Ne Předsazená montáž: Jo Rozměr metrického závitu: 6 [mm] Materiál: Galvanicky pozinkovaná ocel Vnitřní závit: M6 Utahovací moment: 15 [N·m] max. hloubka zašroubování: 25 [mm] Minimální hloubka vrtaného otvoru při předsazené montáži: 85 [mm] Min. kotevní hloubka: 67 [mm] Max. výška upevnění: 3 - 5 [mm] Utahování: ostatní
