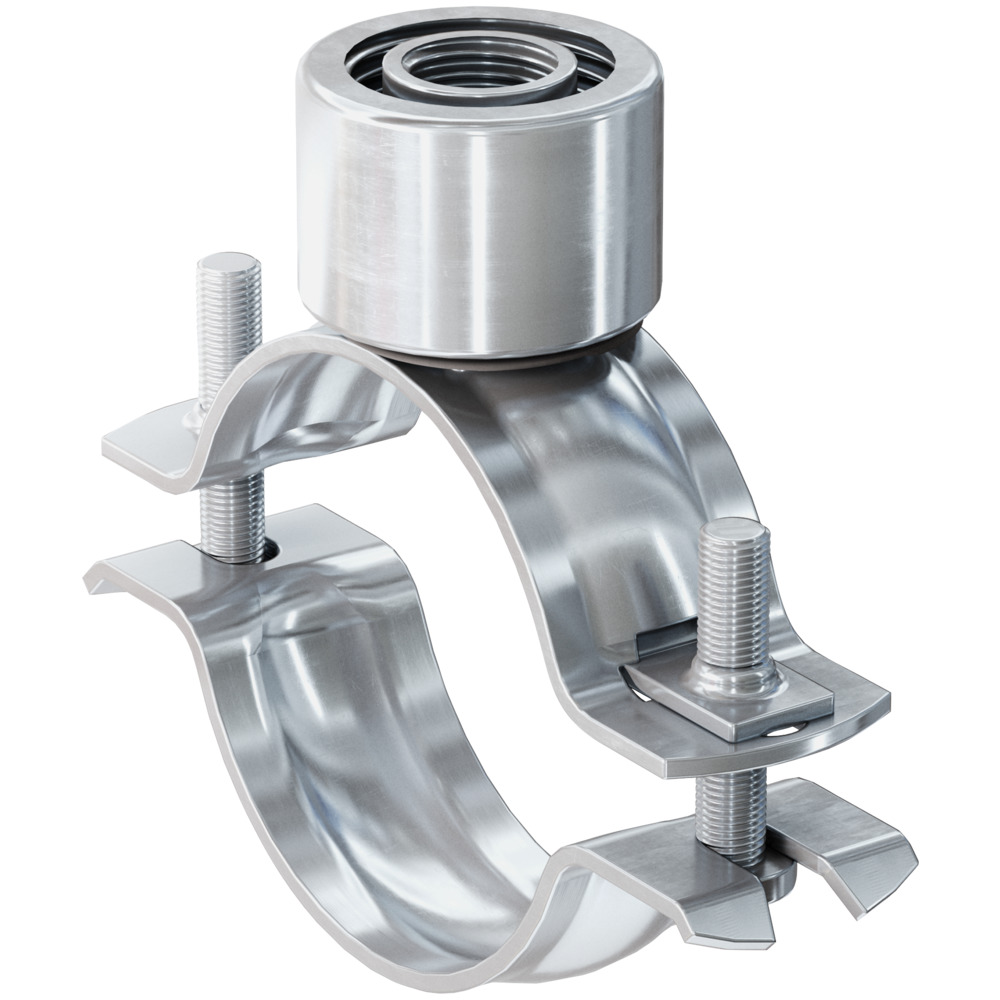

Fischer Objímka FRSN Triple 15 - 20

Výhody

Dvoušroubková objímka s rychlouzavíracím mechanismem a kombinovanou upevňovací maticí s trojím závitem

Upevňovací matice s kombinovaným závitem M8 / M10 / 1/2” umožňuje použít objímku s optimálním kotevním prvkem.

Popis

fischer FRSN Triple je dvoušroubová objímka z galvanicky pozinkované oceli DD11 s upevňovací maticí s trojitým závitem M8/M10/½" bez pryžové izolace. Rychlouzavírací mechanismus pro rychlou a snadnou montáž. Dva uzavírací šroubky umožňují přizpůsobit průměr a sílu sevření skutečnému vnějšímu průměru potrubí v intervalu od 15 do 114 mm. FRSN je vhodná k upevnění kovového a plastového potrubí a zavěšuje se pomocí závitových tyčí, kombišroubů anebo závitových trubek, které mají vyšší prostorovou tuhost.

Stavební materiály

Aplikace

Pro snadné upevnění potrubí s pomocí závitových tyčí nebo kombišroubů

Návod k montáži

Technické údaje

Připojovací závit: M8 / M10 / 1/2" Šířka: 54 [mm] Šířka x tloušťka pásoviny: 20 x 1,5 [mm] Úroveň zatížení: Střední Materiál: Galvanicky pozinkovaná ocel Výška: 44 [mm] Výška: 32 [mm] Utahovací moment: 2 [N·m] Max. doporučené statické zatížení (osový tah): 1 [kN] Rozměr: 3/8 [in] Rozsah upevnění: 15 - 19 [mm] Uzavírací šroub: M5 Izolační vložka: Bez vložky Barva: šedá
