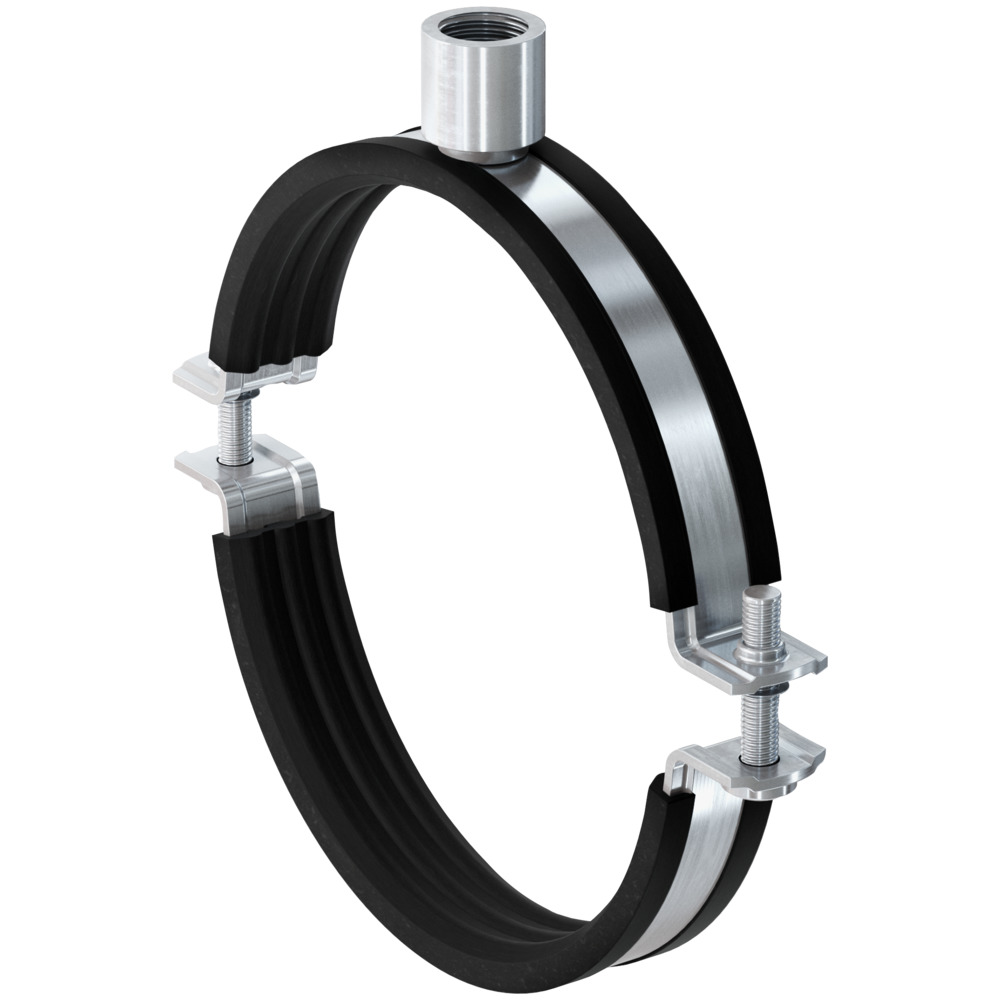

Fischer Objímka pro velké zátěže FRSM 2"

Výhody

Objímka na velká potrubí s pryžovou izolací pro střední a velké zatížení

Upevňovací matice s palcovým závitem se šroubuje na závitové trubky s vyšší prostorovou tuhostí.

Popis

Masívní objímka fischer FRSM (inch) je dvoušroubová objímka z galvanicky zinkované oceli DD11 a ½" upevňovacím závitem. Upevnění pomocí závitové trubky má vyšší prostorovou tuhost. Díky dvěma šroubkům lze průměr a sílu sevření snadno přizpůsobit skutečnému průměru potrubí od 14 do 169 mm. Pryžová izolace bez obsahu chloridů a silikonu splňuje požadavky DIN 4109. fischer FRSM (inch) je vhodná pro aplikace s teplotním zatížením od -50 °C do + 110 °C.

Stavební materiály

Aplikace

Upevnění středně těžkých a těžkých potrubí pomocí závitových tyčí nebo kombišroubů nebo pro velká rozpětí

Návod k montáži

Technické údaje

Připojovací závit: 1/2" Šířka: 111.1 [mm] Šířka x tloušťka pásoviny: 20 x 2,0 [mm] Úroveň zatížení: Střední Materiál: Galvanicky pozinkovaná ocel Výška: 109 [mm] Výška: 67 [mm] Utahovací moment: 2 [N·m] Max. doporučené statické zatížení (osový tah): 1.5 [kN] Rozměr: 2 [in] Rozsah upevnění: 60 - 66 [mm] Uzavírací šroub: M6 Izolační vložka: Zvuková izolace Barva: šedá
