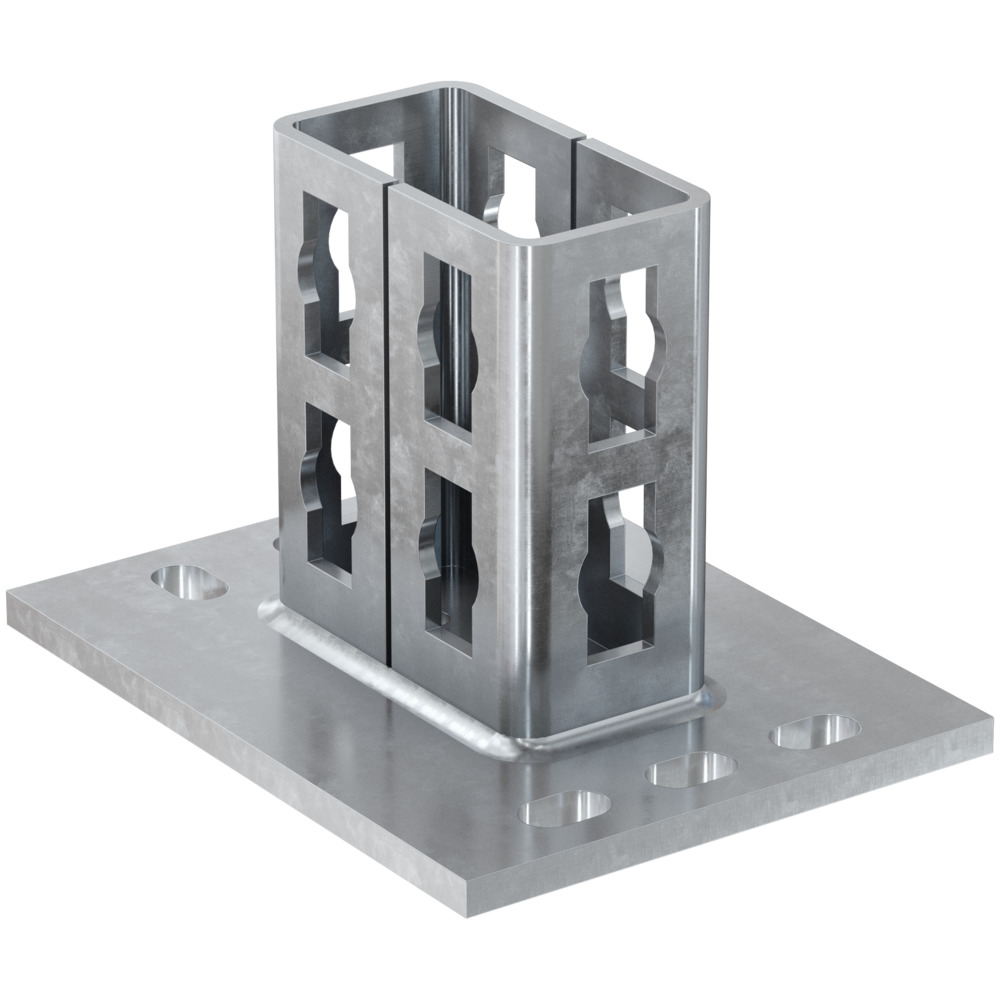

Fischer sedlová příruba PSF 82

Výhody

Sedlová příruba PSF k solidnímu upevnění montážních lišt ke stavební konstrukci

Montáž lišty do sedlové příruby je snadná a rychlá.

Popis

Sedlová příruba PSF se používá k upevnění montážních lišt FUS na stavební konstrukci pod úhlem 90°. K upevnění lišty do příruby se používá průvlečný spojovací šroub PFCN, přičemž lištu je možné uložit třemi způsoby. V základním provedení se vyrábí ve třech výškách a jedné variantě se sedlem otočeným o 90°. Masívní kotevní deska má oválné upevňovací otvory vzájemně natočené, aby bylo snazší umístit přírubu do požadované polohy. Řada z galvanicky zinkované oceli je vhodná do vnitřního prostředí, žárově zinkovaná do vnějšího a korozivně agresivnějšího prostředí.

Stavební materiály

Aplikace

Prvek pro stabilní a pevné ukotvení montážních lišt ke stavenbní konstrukce pro využití průvlečné montáže

Návod k montáži

Technické údaje

Úroveň zatížení: Střední Materiál: Galvanicky pozinkovaná ocel pro profil: 41D max. doporučené zatížení smykem: 7 [kN] max. doporučené tahové zatížení lišty FUS 2,0mm: 5 [kN] max. doporučené tahové zatížení lišty FUS 2,5mm: 7 [kN]
