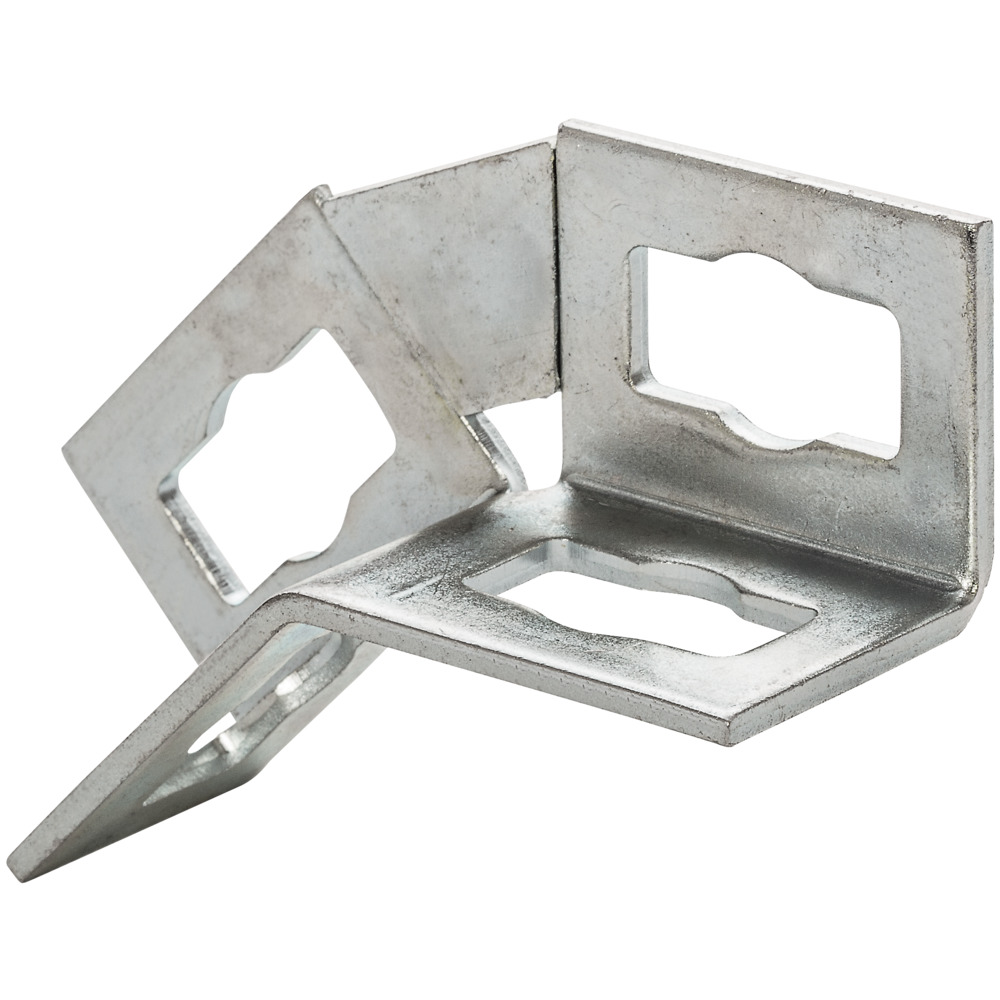

Fischer Univerzální úhelník PUWS 2 x 2 / 1350

Výhody

Univerzální úhelník PUWS - rychlá montáž, stabilní spoj

Univerzální úhelníky pro spojování montážních lišt FUS poskytují celé konstrukci bezpečnost a stabilitu. Doporučujeme je používat v párech.

Popis

fischer PUWS je úhelník ideální pro sestavení statických spojů montovaných konstrukcí průvlečným způsobem s pomocí lišt FUS. Upevňovací otvory jsou profilované pro průvlečný spojovací šroub PFCN. Tvarově optimalizované úhelníky těsně přiléhají k montážní liště a tím propůjčují spoji tuhost a pevnost. Upevňovací plochy jsou orientované do dvou stran, což zvyšuje všestrannost výrobku. Varianty z galvanicky pozinkované oceli jsou vhodné do vnitřního prostředí, nerezová a žárově pozinkovaná ocel je určená do vnějších a korozivně agresivních prostor.

Stavební materiály

Aplikace

Univerzální úhelní pro vyztužení podpůrných konstrukcí průvlečnou montáží

Návod k montáži

Technické údaje

Utahovací moment pro šroub pevnosti ≥ 8.8: 40 [N·m] Úroveň zatížení: Střední Materiál: Galvanicky pozinkovaná ocel max. doporučené zatížení smykem: 3.5 [kN] max. doporučené tahové zatížení lišty FUS 2,0mm: 5 [kN] max. doporučené tahové zatížení lišty FUS 2,5mm: 7 [kN]
