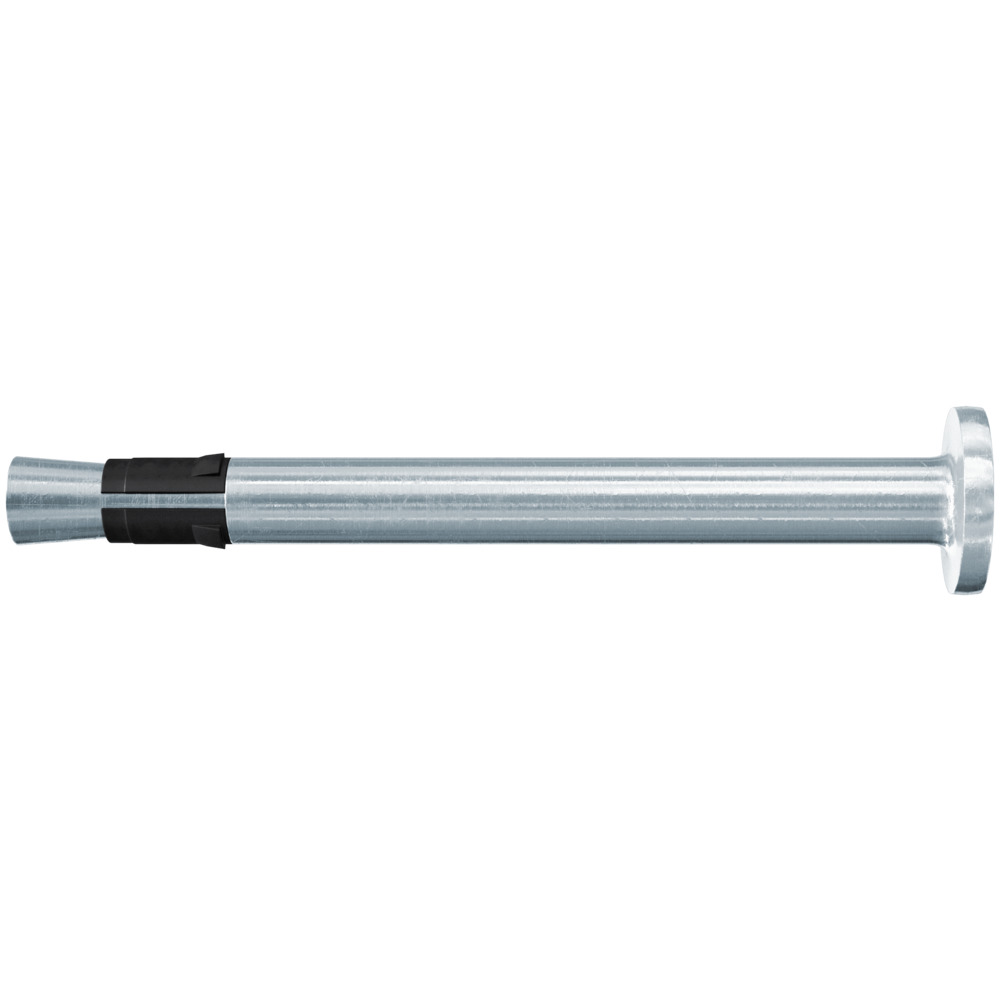

Fischer natloukací kotva FNA II 6 x 30/120 s plochou hlavou galvanicky pozinkovaná

Popis

fischer natloukací kotva FNA s plochou hlavou se vyrábí z galvanicky zinkované, nerezové a vysoce korozivzdorné oceli. Kotva FNA II je původně navržená k upevnění žáruvzdorných protipožárních desek, vzduchotechnických potrubí, kovových montážních lišt a nosných rastrů. Evropské technické schválení a klasifikace požární odolnosti R 120 jsou zárukou vysoké bezpečnosti. FNA II se osazuje do vyvrtaného otvoru několika údery kladivem nebo pomocí montážního přípravku upnutého do vrtacího kladiva. Kotva FNA II se aktivuje samočinně, když je vystavena zatížení. Kužel je vtažen do rozpěrného klipu a ten se následně zapře o stěnu vyvrtaného otvoru.

Stavební materiály


• Beton C12/15 až C50/60, tažená i tlačená zóna


• Pro vícenásobné upevnění nenosných systémů

Aplikace


• Protipožární desky


• Protipožární obklady


• Montážní lišty


• Drátěné pletivo


• Kovové objímky


• Konstrukce ze dřeva a kovu

Návod k montáži

FNA II s plochou hlavou je vhodná pro průvlečnou montáž.

Technické údaje

Délka kotvy: 157.5 [mm] Jmenovitý průměr vrtáku: 6 [mm] Gar. zatížení v tažené zóně: 1.2 [kN] Materiál: Galvanicky pozinkovaná ocel Hlava-ø: 13 [mm] Maximální tloušťka upevňovaného předmětu: 120 [mm] Min. hloubka vrtaného otvoru: 160 [mm] Minimální hloubka vrtaného otvoru při průvlečné montáži: 160 [mm]
