Fischer dvoušroubková objímka FRS 15 - 19 M8/M10

Výhody

Dvoušroubková objímka s maticí s kombinovaným závitem

Protipožární test report je zárukou nezávisle odzkoušené bezpečnosti výrobku.

Popis

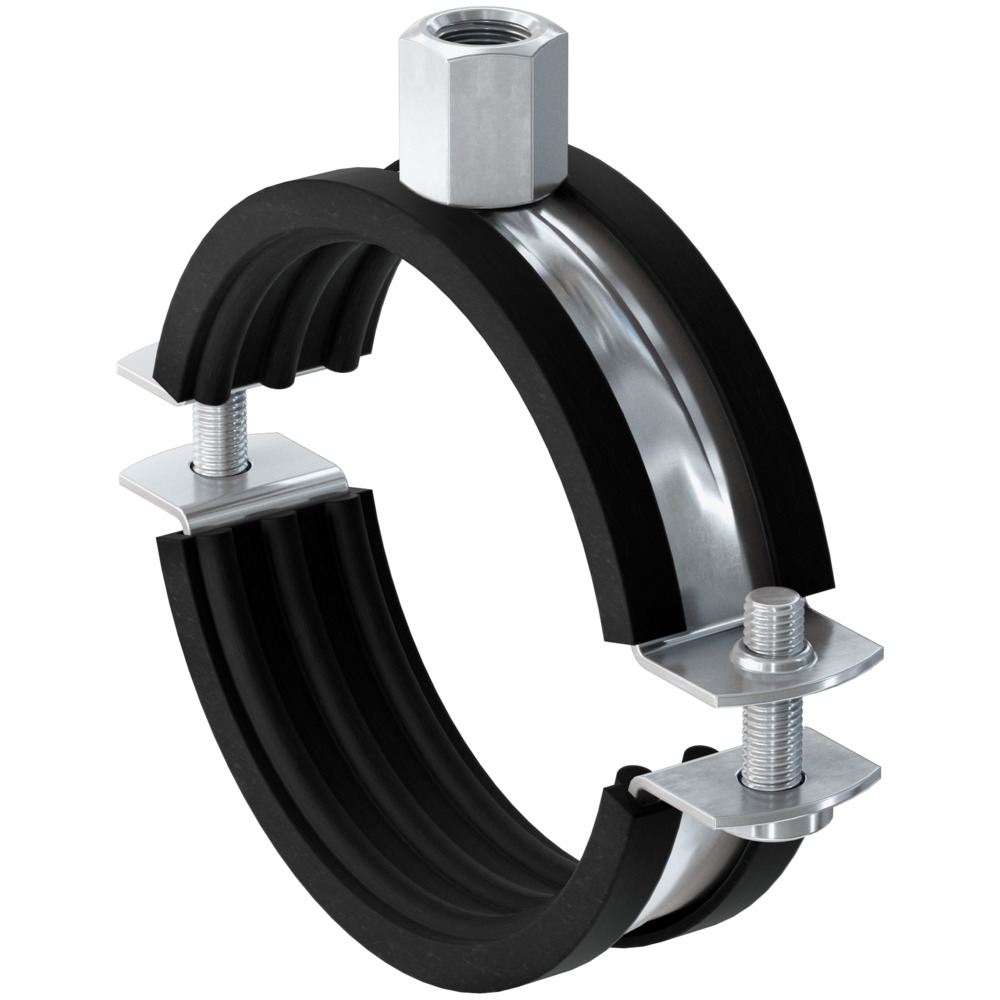

Dvoušroubová objímka fischer FRS je vyrobená z galvanicky pozinkované oceli DD11 a vybavená pryžovou izolací a kombinovanou upevňovací maticí M8/10. Díky dvěma uzavíracím šroubkům lze průměr a sílu sevření objímky snadno přizpůsobit skutečnému vnějšímu průměru potrubí od 12 do 168 mm. K zavěšení objímky se používá závitová tyč nebo kombišroub podle požadavků na požární odolnost R120 a MLAR (pokud je vyžadováno). Pryžová izolace neobsahuje chlór ani silikon, a tak objímka splňuje požadavky DIN EN 4109 a je odolná teplotám od -40 °C do + 100 °C.

Stavební materiály

Aplikace

Bezpečné upevnění potrubí pomocí závitových tyčí nebo kombišroubů, a to i v případě požadavků na požární odolnost.

Návod k montáži

Technické údaje

Připojovací závit: M8 / M10 Protipožární test report: Jo Šířka: 59 [mm] Šířka x tloušťka pásoviny: 20 x 1,25 [mm] Úroveň zatížení: Střední Materiál: Galvanicky pozinkovaná ocel Výška: 43 [mm] Výška: 29 [mm] Utahovací moment: 2 [N·m] Max. doporučené statické zatížení (osový tah): 1 [kN] Rozměr: 3/8 [in] Rozsah upevnění: 15 - 19 [mm] Uzavírací šroub: M6 Izolační vložka: Zvuková izolace Barva: šedá
