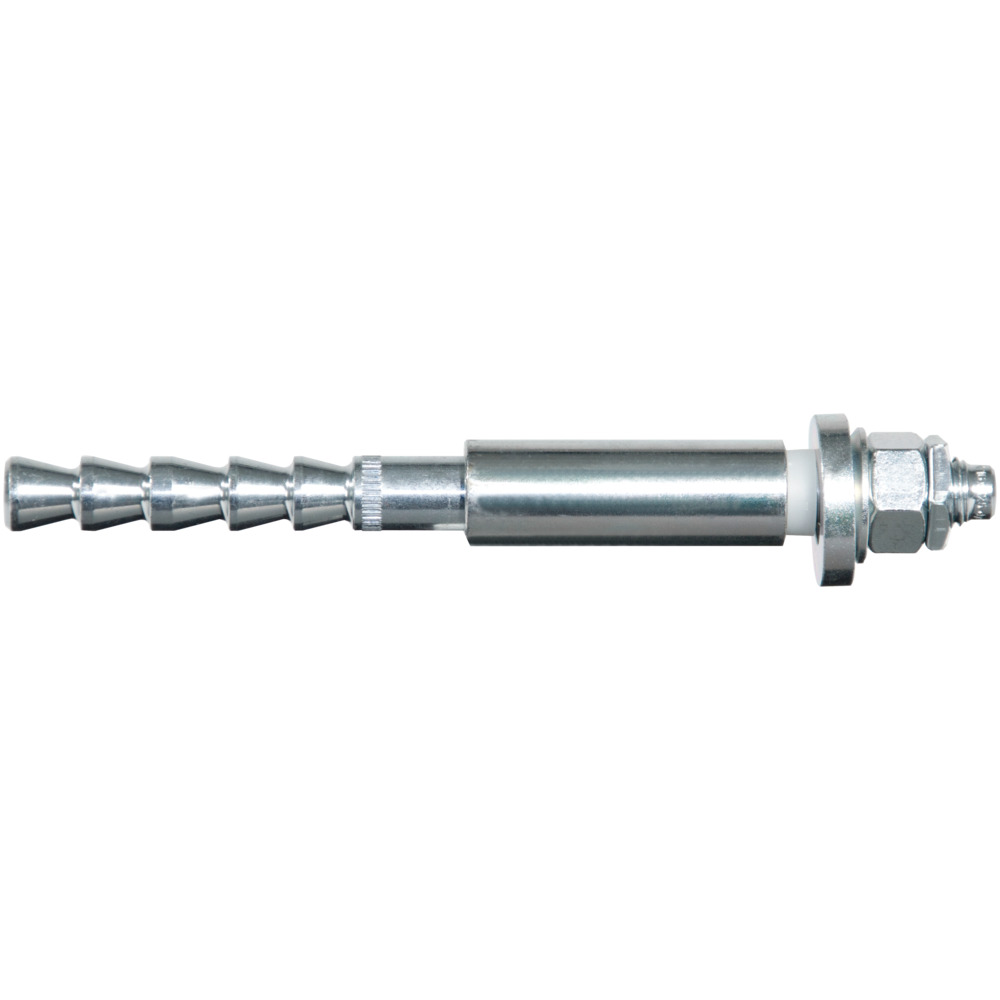

Fischer kotva Highbond dynamic FHB-A dyn 16 x 125/50 V

Popis

Kotevní svorník FHB-A dyn je součástí kotevního systému FHB dyn a používá se s chemickou injektážní maltou FIS HB. Díky kuželovému tvaru v oblasti účinné kotevní hloubky je vhodná k upevnění střídavého dynamického zatížení i v tažené zóně betonu. Při zatížení dochází ke kontrolovanému posunu svorníku a jeho navrácení při odlehčení. FHB dyn se úspěšně používá k bezpečnému upevnění vodících kolejnic výtahů, výrobních robotů, stropních pojízdných jeřábů a kladek a hlavně tunelových ventilátorů. Požární odolnost R120 a vysoká korozivzdornost u vybraných variant jsou zárukou vysoké bezpečnosti a dlouhé životnosti výrobku. Speciální pouzdro u varianty "V" zvyšuje únosnost ve smyku.

Stavební materiály

Schváleno pro:Beton C20/25 až C50/60, tažená i tlačená zóna

Aplikace

Težké jeřábové systémy

Návod k montáži

FHB-A dyn je v kombinaci s chemickou injektážní maltou FIS HB schválený pro předsazenou i průvlečnou montáž.

Technické údaje

Hloubka vrtání: 100 [mm] Jmenovitý průměr vrtáku: 18 [mm] Průměr otvoru v připevňovaném předmětu: 29 [mm] Rozměr metrického závitu: 16 [mm] Podmínky aplikace: Vnitřní prostředí Podmínky aplikace: Převážně nestálé (dynamické) zatížení Materiál: galvanicky zinkovaná ocel 8.8 Závit: 16 [mm] Závit: M16 Délka: 190 [mm] Minimální hloubka vrtaného otvoru při průvlečné montáži: 185 [mm] Min. - max. užitná délka: 10 - 50 [mm] Rozměr klíče: 24 [mm] Jednotek chemické malty: 20 Kotevní hloubka: 130 [mm]
